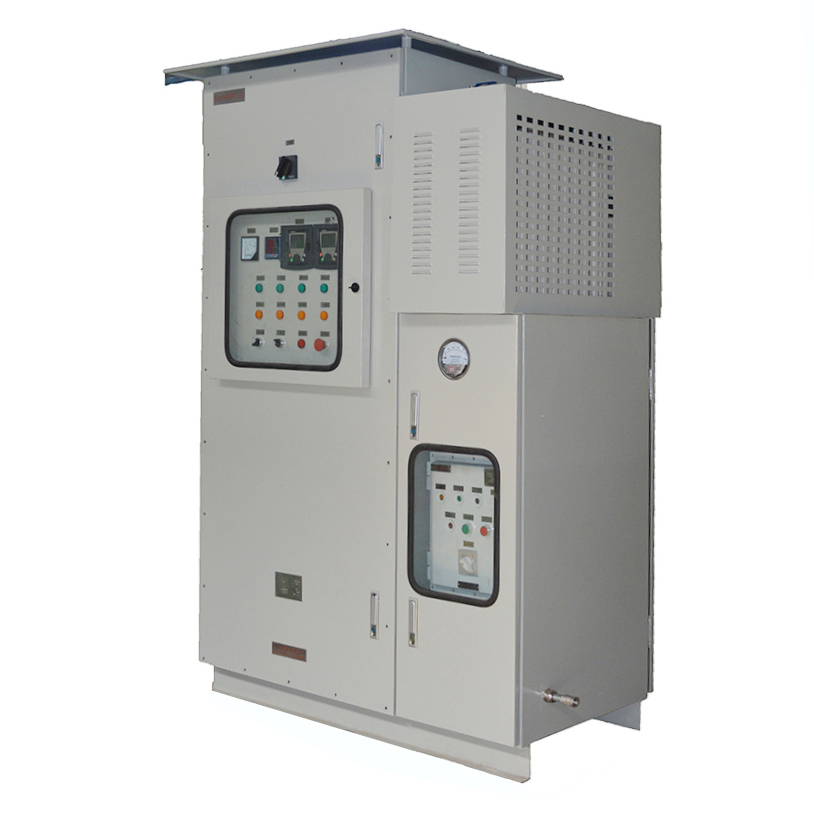

產品特點Product Features

1．本產品外殼采用優質鋼板焊接或不銹鋼焊接成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；

2．本產品為改進型防爆產品，可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、變壓器、軟啟動器、變頻器、PLC、各種按鈕、開關、微電腦觸摸屏以及普通電器元件，對用戶需裝電器元件完全不受限制；

3．采用多樣化設計，可選擇柜式（上下形式，左右形式）、壁掛式、琴臺式、平面式等；

4. 配電柜由柜體、控制系統、布氣系統、報警系統、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件（也可根據客戶要求訂做分體式或聯機式）；

5. 本左右柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。

6. 本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。

7. 自動控制系統主要完成換氣、補氣、超高壓自動報警和排氣、欠壓報警、低壓聯鎖斷電等高端功能。（本正壓柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷正壓腔的用戶配電電源）更加肯定了產品的安全性，實用性;

8．外可按客戶要求加裝防護門，能夠顯示內部控制部分的顯示或動作；

9．所有緊固件均采用抗強腐蝕的304不銹鋼材質；

10．布線方式，鋼管或電纜、防爆軟管均可；

11．可根據用戶要求特殊定制；

功能介紹：

1.當氣壓高于設定最大值時，自控系統自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。

當氣壓低于設定最小值時，自控系統自動報警，需調整內部壓力，補氣成功時，自動恢復正常，不成功并內部氣壓降到合理壓力范圍，必要時可設置系統自動斷電

2.產品設置換氣連鎖，產品投運前，只有經過主盤內腔換氣，并達到規定的換氣時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離。

3.只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電。

4.副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數

工作原理：

1.當氣壓高于1000Pa時，泄壓閥自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。

2.當氣壓低于50Pa時，自控系統自動發出報警以及輸出報警信號，需調整內部壓力，補氣成功時，自動恢復正常，否則必要時可設置系統自動斷電（國標規定1區低壓報警需切斷柜體電源，2區低壓報警可以不切斷電源）。

3.只有柜體氣壓滿足規定的氣壓要求時，正壓吹掃控制系統會對柜體進行有效換氣（1區需置換7倍柜體自由空間，2區需置換5倍柜體自由空間），當有效換氣完成后提供信號給柜體送電。

4.正壓柜柜體內的工作氣壓為50Pa≤P≤1000Pa。

產品安裝：

1、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。

2、本產品安裝方式為落地式，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。

3、布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。

4、搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于100。

5、本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。

6、本產品設置了進氣口和排氣口，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放。用戶現場須提供進氣氣源（潔凈氣體），氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮氣時，（注意：在密閉的操作室里，要謹慎使用氮氣作為保護氣體，若必須使用氮氣作保護氣體，請注意現場通風，以確保人身安全）。

7、由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。

8、嚴禁調節減壓閥，否則易造成高壓沖柜（出廠時減壓閥已調節好）。

型號規格含義：

PXK-□□/□/□T

特殊要求(無要求可不注)

外形尺寸:寬X高X厚(mm)

S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)

(不要求可不注)

t:通風型

b:補償型

X:箱式

Q:琴臺式

G1:柜式1（上下結構）

G2:柜式2（左右結構）

規格參數：

防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；

總開關電流：10A—800A；分開關電流：1A—630A；

防護等級：IP54/IP55/IP65；

螺紋規格：DN15-DN100/G1/2-G4寸

引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；

引入引出方向：上進上出，下進下出（可按客戶要求不受限制）
